Как замерить фурнитуру и створку окна: полное руководство

Замер фурнитуры и створки окна — это важный процесс, который необходим для корректного подбора элементов, таких как ножницы, петли, запорные планки и сама створка. Точные замеры обеспечивают правильную работу окна, его герметичность и долговечность. В этом руководстве вы найдете пошаговые инструкции по замеру фурнитуры и створки, что поможет избежать ошибок при подборе и установке. Если вам нужно узнать больше о процессе замеров всего окна, ознакомьтесь с нашим руководством по замеру окна самостоятельно.

Перед началом работ убедитесь, что створка окна не деформирована и что все замеры производятся по внутренней стороне створки (по фальцу).

Когда нужен замер створки и фурнитуры?

Замер створки требуется в различных ситуациях: при замене фурнитуры, обновлении окна или замене стеклопакета. Например, если вам нужно заменить фурнитуру, потребуется точное измерение по фальцу для правильного подбора новых элементов. В другом случае, если створка деформировалась, может понадобиться её полная замена. Чтобы изготовить новую створку, необходимо выполнить точные замеры, которые будут соответствовать раме.

Отдельный случай — это замена глухого стеклопакета на активную створку. В этом случае замеры берутся с пазов штапика, чтобы установить новую створку вместо неподвижного стеклопакета.

Основные параметры для замера створки и фурнитуры

Для правильного замера как створки, так и фурнитуры, необходимо замерить следующие параметры:

1. Ширина створки по фальцу.
2. Высота створки по фальцу.
3. Высота оси ручки.
4. Осевое смещение фурнитурного паза.

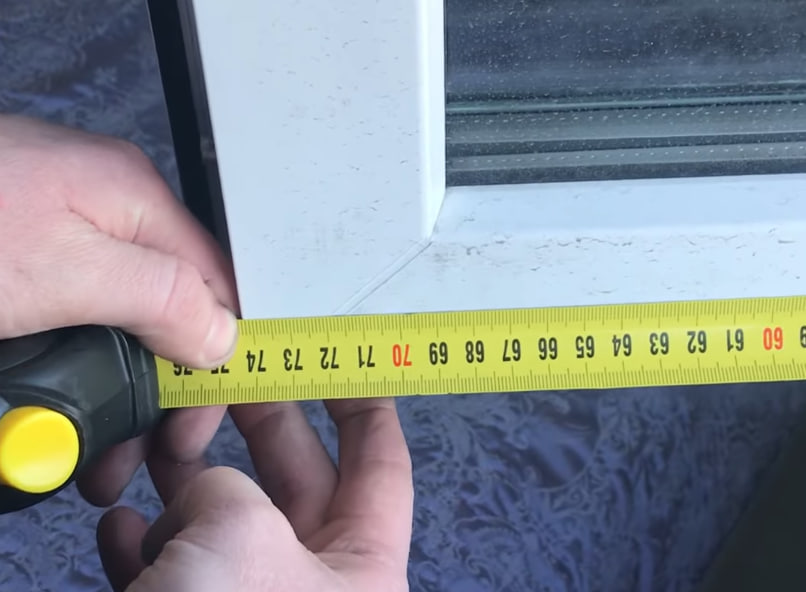

Ширина створки по фальцу

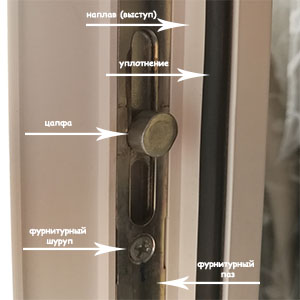

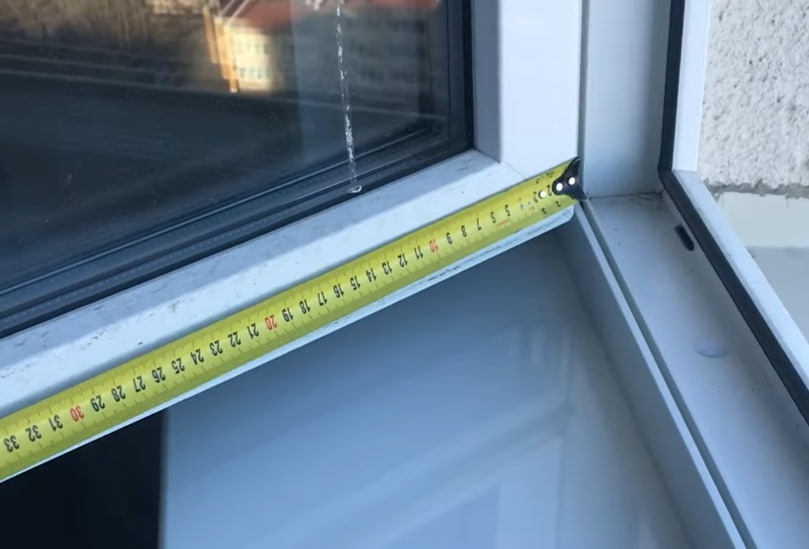

Фальц — это внутренняя поверхность створки, на которую устанавливается фурнитура. Замер ширины створки по фальцу является важным параметром для подбора фурнитуры, таких как ножницы и запорные механизмы. Точные замеры ширины фальца гарантируют правильную работу окна и его долговечность.

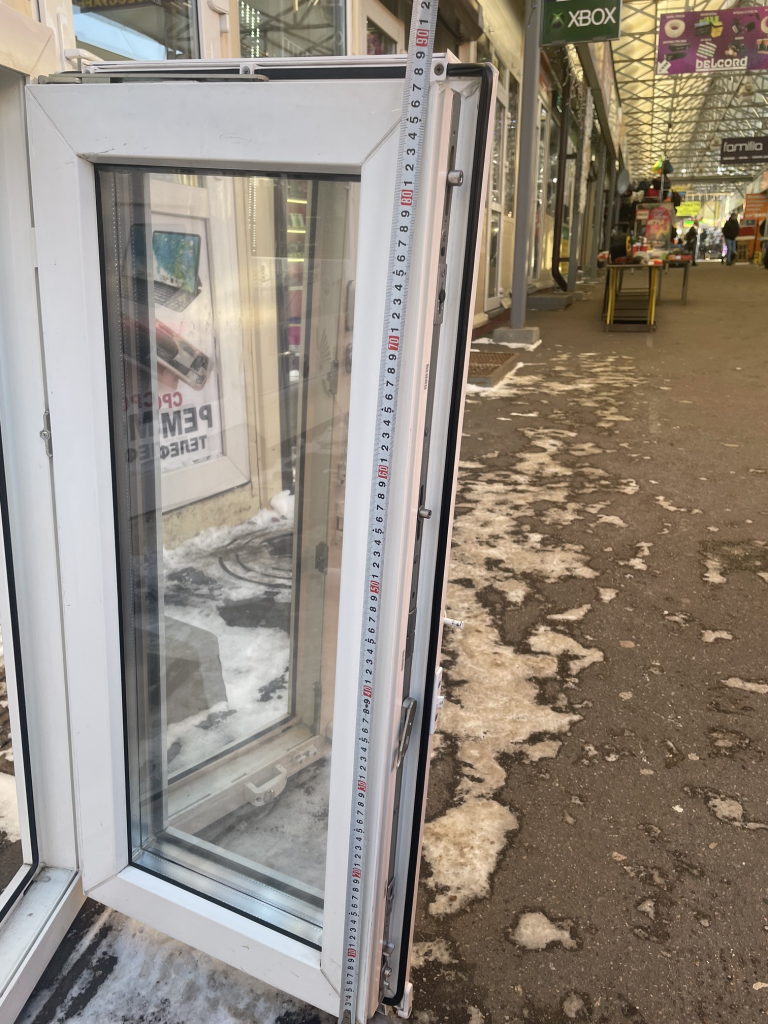

Высота створки по фальцу

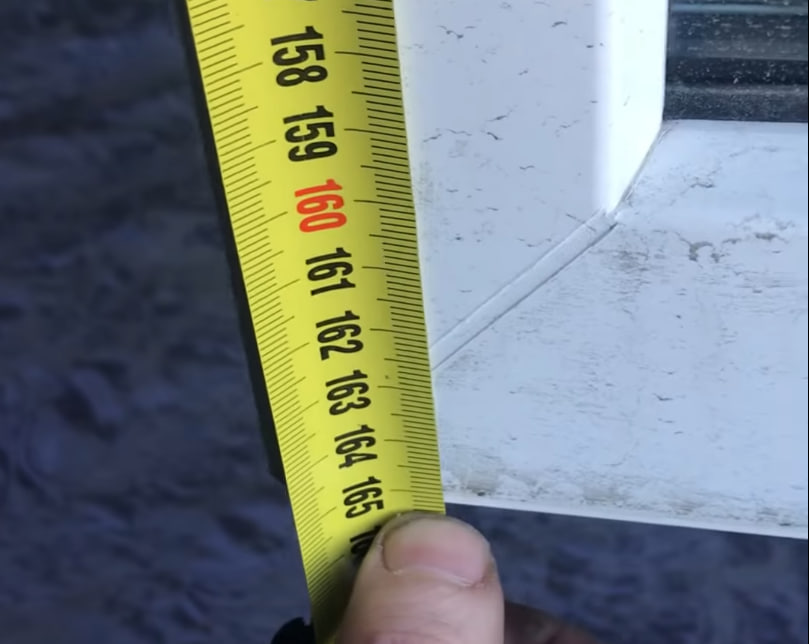

Высота створки по фальцу также важна для подбора фурнитуры и установки новых элементов, таких как запорные механизмы и петли. Замер проводится от нижней до верхней части створки по её внутренней стороне (фальцу).

Точные замеры высоты фальца помогут избежать проблем с герметичностью и правильностью закрытия окна.

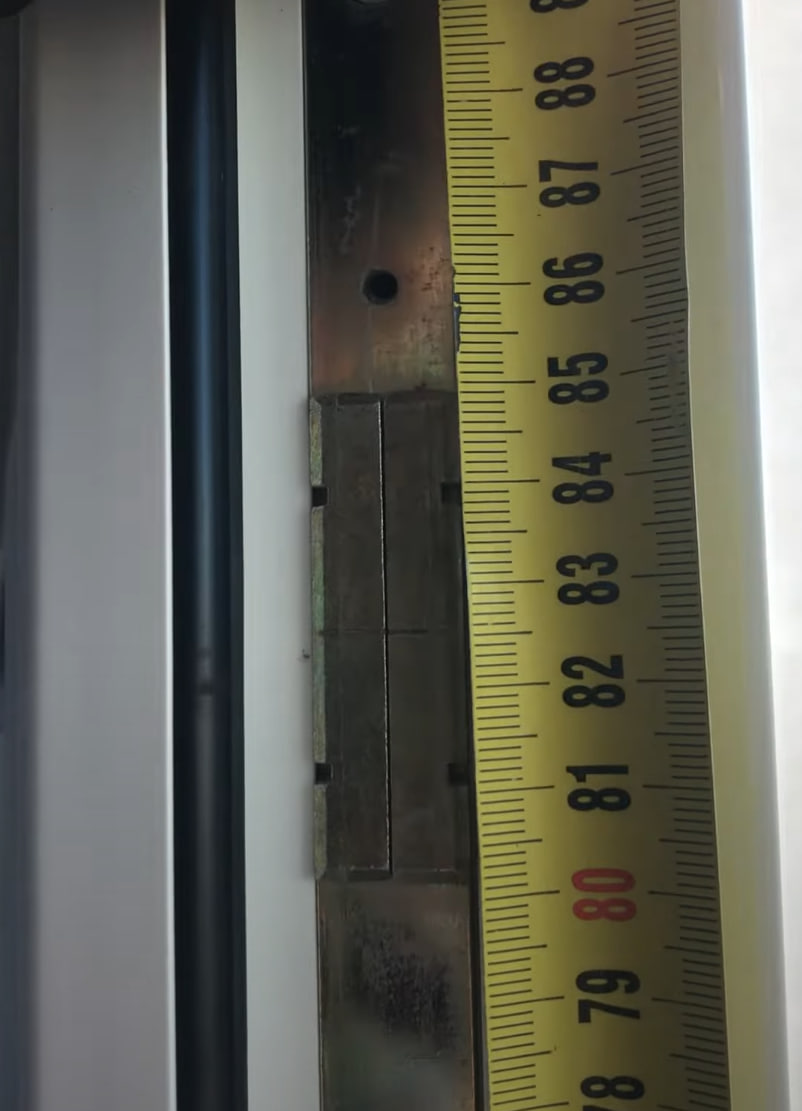

Высота оси ручки

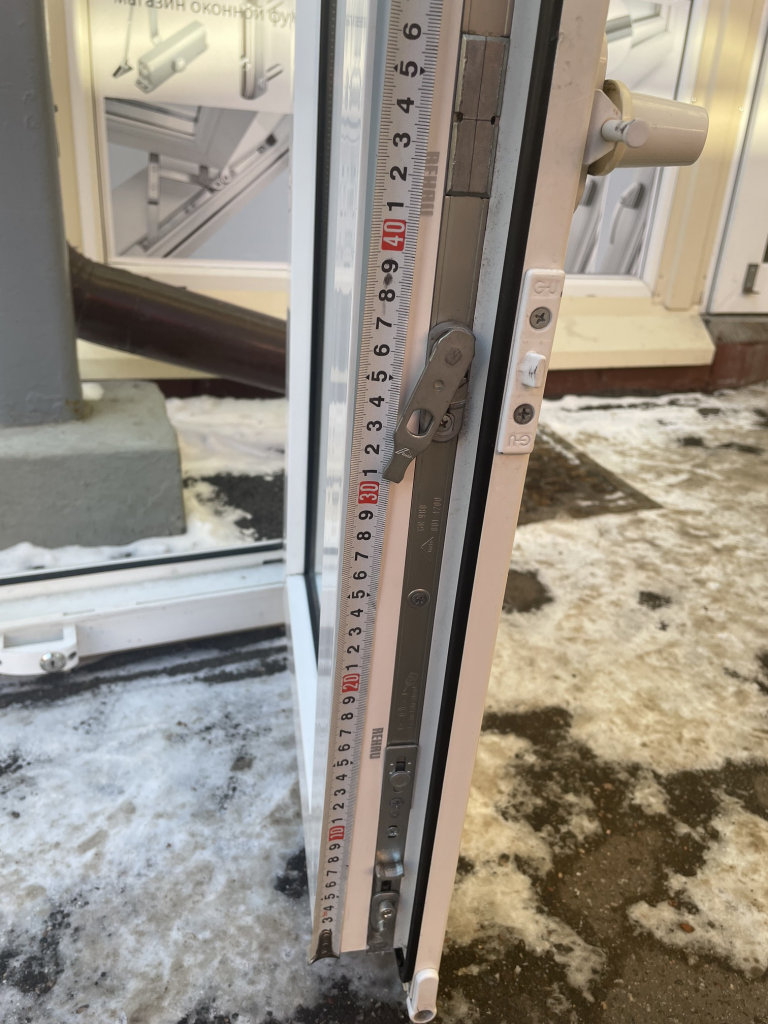

Этот параметр определяет расположение запорного механизма и других элементов фурнитуры, включая ножницы и ответные планки. Для замера высоты оси ручки измерьте расстояние от нижнего края створки до центра отверстия под ручку. Для большинства окон стандартная высота оси ручки составляет 55-60 см, для балконных дверей — 95-100 см.

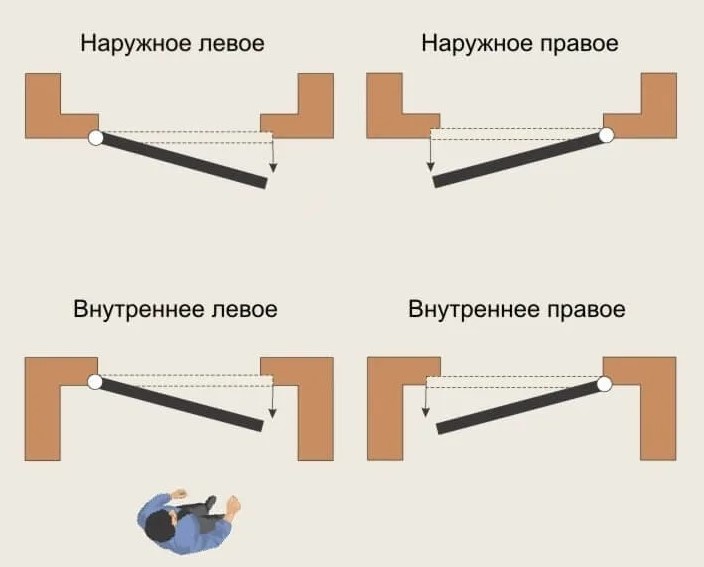

Сторона открывания

Чтобы правильно подобрать фурнитуру, необходимо определить, с какой стороны находятся петли. Если петли расположены справа, это правая створка; если слева — левая. Знание стороны открывания важно для выбора корректных элементов фурнитуры.

Дополнительные замеры для установки створки

В зависимости от целей могут потребоваться дополнительные замеры для точной установки створки или фурнитуры.

Толщина створки

Толщина створки — важный параметр, который влияет на её совместимость с рамой и фурнитурой. Этот замер производится по боковому краю створки и имеет большое значение для обеспечения правильной герметизации окна.

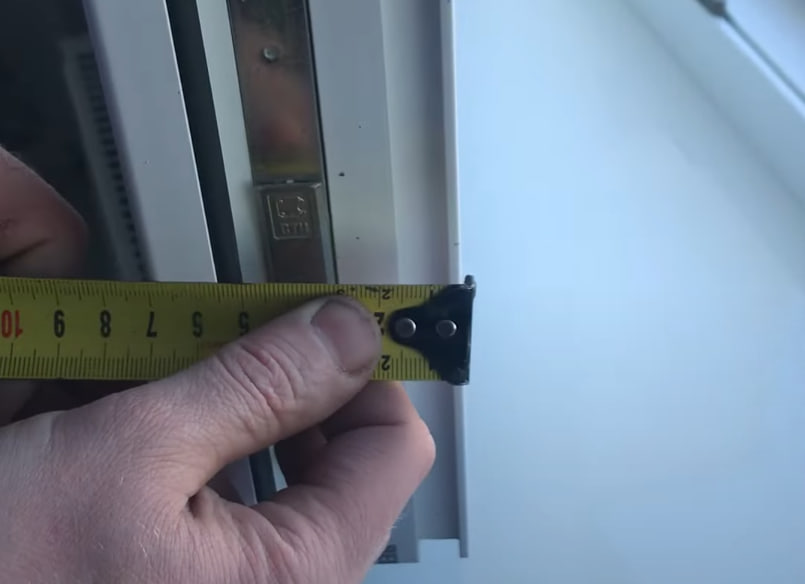

Осевое смещение фурнитурного паза

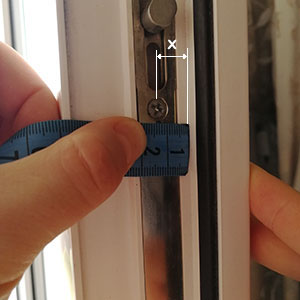

Осевое смещение фурнитурного паза — это расстояние от оси паза, в который устанавливается фурнитура, до поверхности створки. Обычно оно составляет 9 мм или 13 мм, и точный замер важен для корректного подбора фурнитуры.

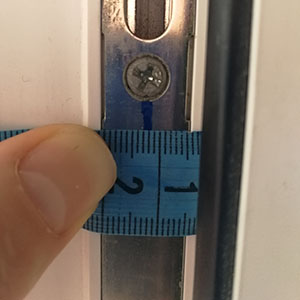

Для замера осевого смещения приложите рулетку к центру фурнитурного паза и измерьте расстояние до внутреннего края створки.

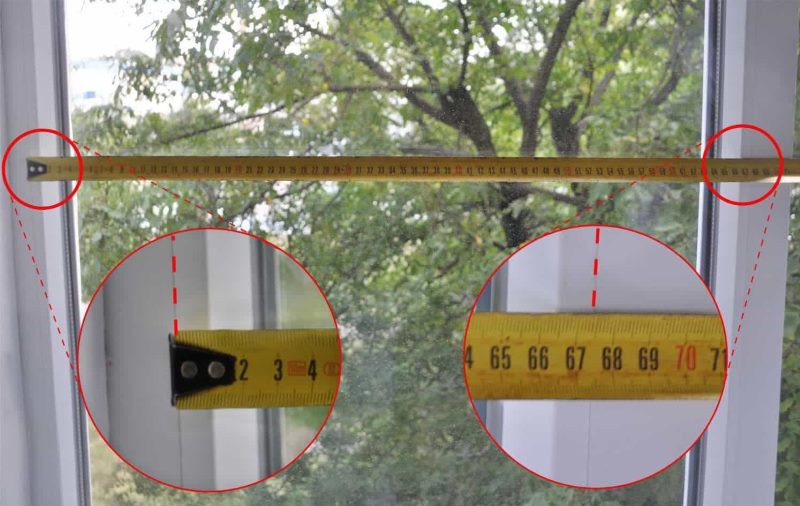

Замеры по пазу штапика

Если планируется установить створку в глухую раму или заменить стеклопакет, замеры должны быть выполнены по пазу штапика — той части, где фиксируется стеклопакет. Эти замеры помогут правильно подобрать створку и стеклопакет для установки.

Замеры фальца: на что обратить внимание?

Замеры фальца играют ключевую роль при замере створки. Фальц — это поверхность створки или рамы, на которую крепится фурнитура и стеклопакет. Вот основные моменты, которые следует учитывать при замерах фальца:

1. Измерьте ширину и высоту створки от края до внутренней поверхности фальца.
2. Учтите разницу между габаритным и фальцевым размерами. Фальцевые размеры всегда меньше.
3. Обратите внимание на форму фальца (скошенный или прямой), так как это влияет на выбор стеклопакета и других элементов.

Ширина и высота створки по фальцу также определяют диапазоны применения запорных механизмов и ножниц, что важно для выбора фурнитуры.

Как снять створку для замеров?

Если нужно замерить створку отдельно от рамы, её можно снять для более точных измерений. Процедура снятия створки проста и обычно заключается в отсоединении петель. Основные шаги для замера створки после снятия:

1. Измерьте ширину и высоту створки по фальцу. Эти размеры необходимы для правильной установки фурнитуры и стеклопакетов.
2. Учтите размеры по наплаву, если замер проводится для глухой створки.

Фото ответных планок

При замерах створки для замены фурнитуры важно также сфотографировать ответные планки на раме. Эти планки фиксируют запорный механизм створки при повороте ручки, и фото помогут мастеру правильно подобрать нужные элементы фурнитуры.

Заключение

Замер фурнитуры и створки — это важный процесс, который требует внимательности и точности. Правильные замеры ширины, высоты, осевого смещения паза и высоты оси ручки обеспечат правильный подбор фурнитуры и корректную установку оконных элементов. Если вы не уверены в своих замерах, лучше обратиться к специалистам для консультации.
