Что такое цапфа и из чего она состоит

Современные окна оснащены множеством элементов, обеспечивающих их функциональность и безопасность. Одним из таких важных компонентов является цапфа, так же называемая эксцентриком. В этой статье мы подробно рассмотрим, что представляет собой цапфа, где она устанавливается и из каких частей состоит.

Цапфа в оконной фурнитуре

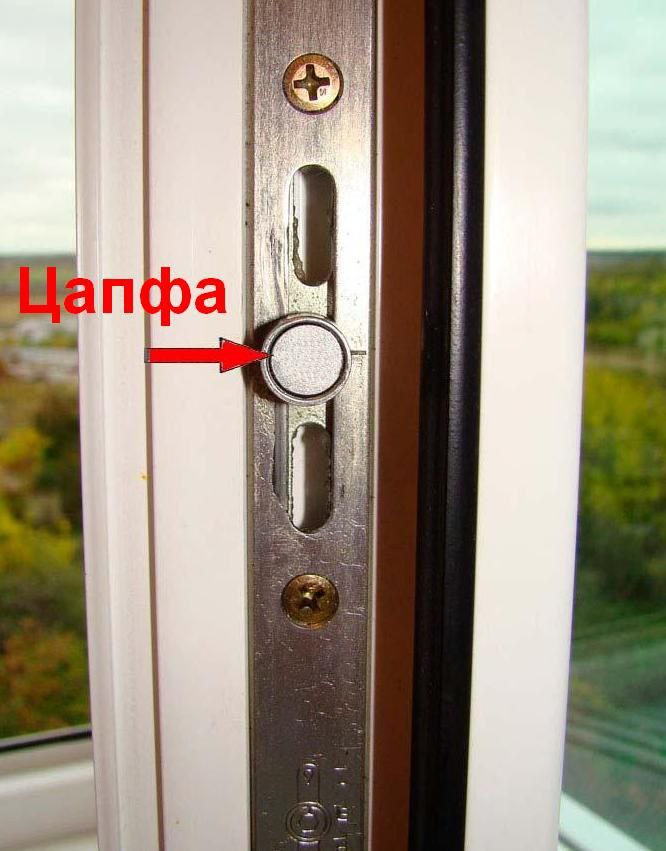

Цапфа или эксцентрик — это металлический элемент, входящий в состав оконной фурнитуры, который отвечает за прижим створки к раме. Она обеспечивает плотное закрытие окна, защищая помещение от сквозняков, шума и пыли.

Благодаря цапфе окно надежно фиксируется в закрытом положении, что повышает безопасность и энергосбережение в доме.

Для чего нужна цапфа

Основная функция цапфы — обеспечить герметичность и надежность закрытия окна. Она играет ключевую роль в защите помещения от внешних воздействий, таких как холод, влага и шум. Кроме того, цапфа препятствует несанкционированному открытию окна снаружи, повышая уровень безопасности.

Правильная работа цапфы значительно продлевает срок службы оконной конструкции и повышает комфорт проживания.

Где устанавливается цапфа

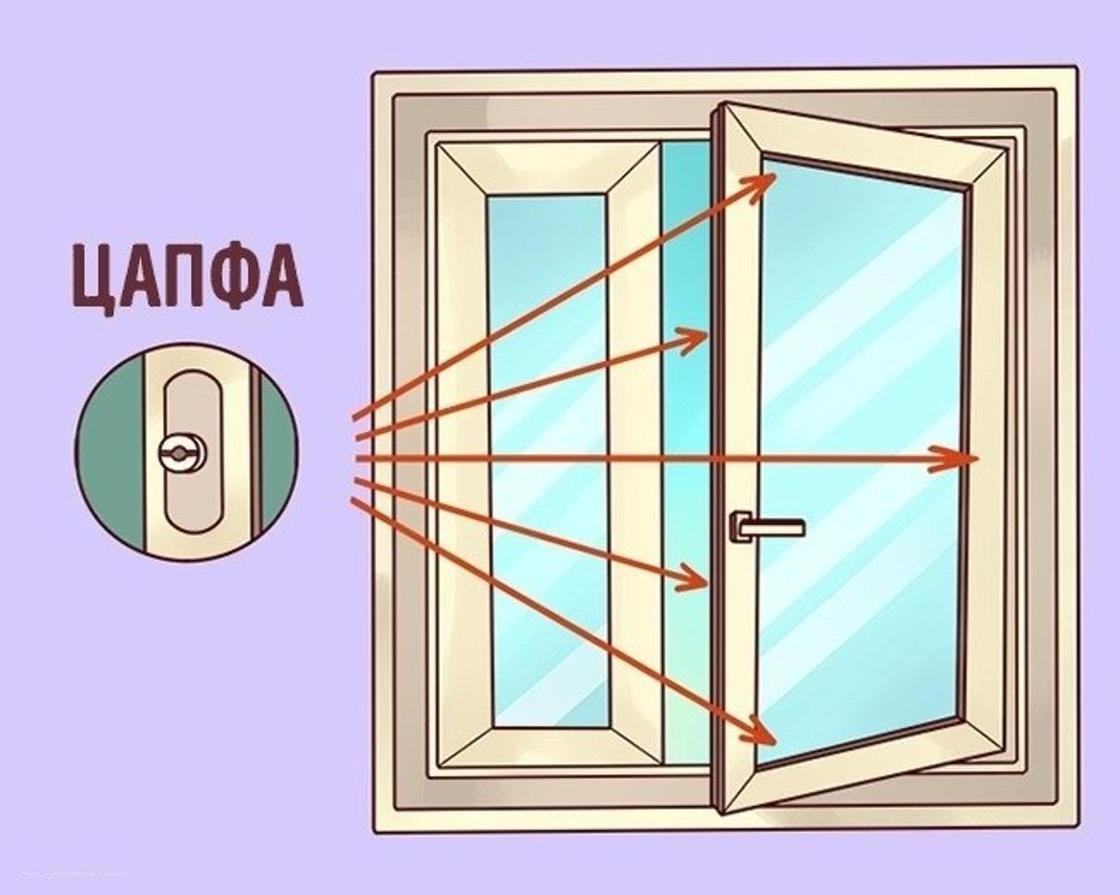

Цапфы устанавливаются по периметру оконной створки и взаимодействуют с ответными планками на раме. Такое расположение обеспечивает равномерный прижим створки и герметичность по всему контуру окна.

Состав цапфы

Цапфа состоит из нескольких элементов, каждый из которых выполняет свою функцию в механизме прижима:

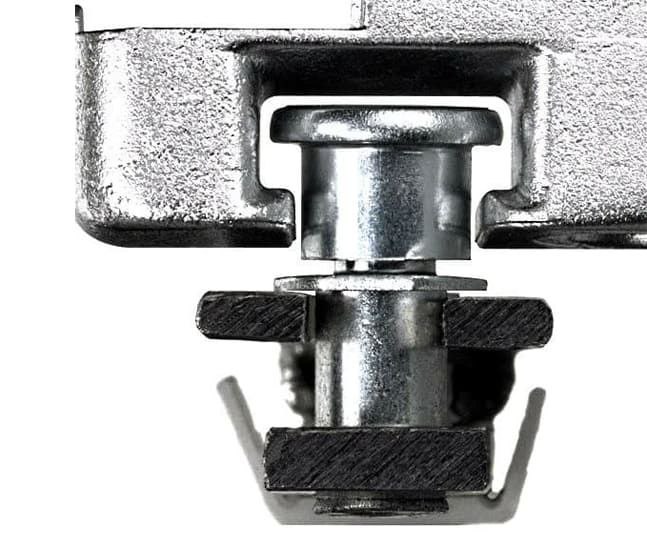

Основной компонент цапфы — это ее корпус, изготовленный из прочного металла. Внутри корпуса находится регулирующий механизм, позволяющий настроить степень прижима створки к раме. Фиксирующая часть обеспечивает надежное крепление цапфы к створке, предотвращая ее смещение или ослабление со временем.

"Качество и надежность окон во многом зависят от правильной работы цапфы и ее компонентов."

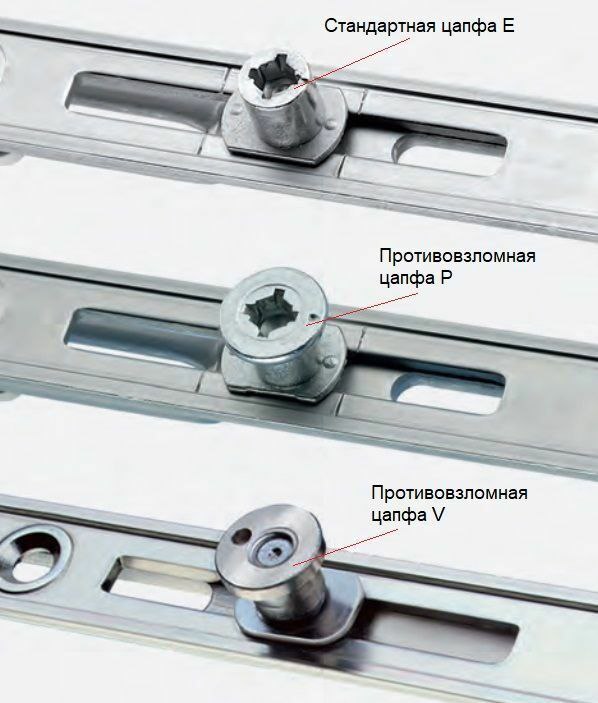

Виды цапф

Существует несколько видов цапф, различающихся по конструкции и функциональности:

• Стандартные цапфы — обеспечивают базовый уровень прижима и используются в большинстве оконных систем.
• Противовзломные цапфы — имеют усиленную конструкцию для повышения безопасности и защиты от взлома. Подразделяются на P и V виды.

Стандартные

Цапфа R с вращающейся головкой уменьшает нагрузку на цапфу и элементы фурнитуры, что увеличивает срок службы фурнитуры и самого окна. Регулировать цапфу R можно с помощью шестигранного ключа 4 мм, а также обычной крестовой или шлицевой отвертки. Регулировка прижима цапфы составляет ±1,2 мм, внешний диаметр цапфы R – 11 мм.

Цапфа E статичная, с возможностью регулировки прижима на ±0,8 мм. Внешний размер цапфы составляет 8,5 мм. Регулировка осуществляется шестигранным ключом 4 мм.

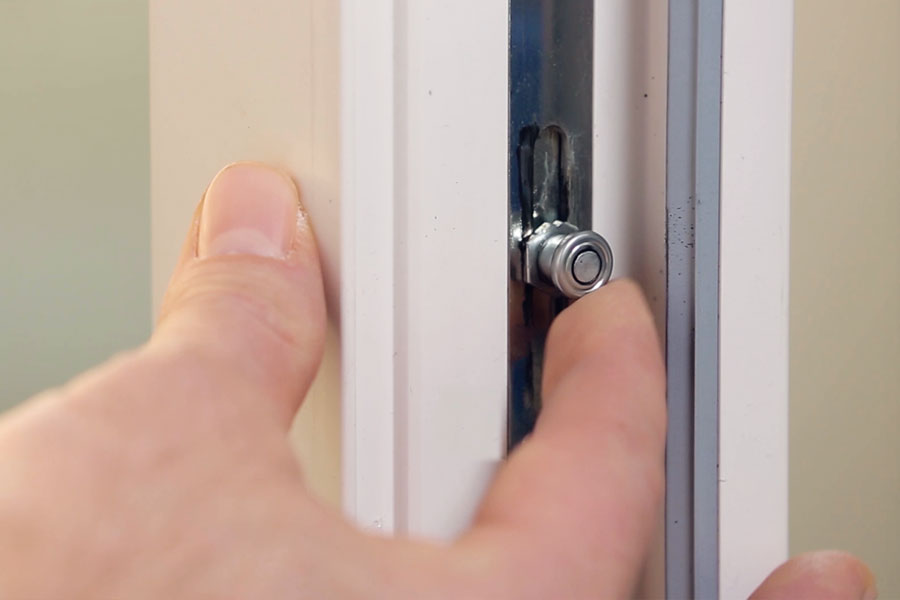

Цапфа с эксцентрическим роликом позволяет регулировать положение створки относительно рамы вручную, без использования дополнительных инструментов. Это упрощает настройку различных положений в диапазоне ±0,8 мм. Специальная насечка на ролике позволяет определять его положение на ощупь, что удобно в труднодоступных местах.

Роликовая цапфа имеет внешний диаметр 11 мм и позволяет регулировать прижим в диапазоне ±1 мм. Регулировка осуществляется с помощью шестигранного ключа 4 мм или шлицевой отвертки.

Овальная цапфа имеет эллипсоидную форму и выполнена из закаленной стали, что обеспечивает оптимальный прижим, предотвращает самопроизвольное проворачивание и обеспечивает мягкий заход в ответные планки. Регулировка прижима возможна в диапазоне ±1,5 мм, и осуществляется с помощью рожкового ключа или плоскогубцев.

Противовзломные

Цапфа P с вращающейся головкой позволяет регулировать прижим в диапазоне ±1,2 мм.

Цапфа P статичная, с возможностью регулировки прижима в диапазоне ±0,8 мм. Регулировка осуществляется с помощью шестигранного ключа 4 мм.

Цапфа V статичная, с возможностью регулировки прижима в диапазоне ±0,8 мм и высоты в том же диапазоне. Регулировка прижима осуществляется с помощью шестигранного ключа 4 мм, а регулировка высоты — специальным ключом для цапф V.

Восьмиугольная цапфа имеет форму восьмигранника и позволяет регулировать прижим в диапазоне ±0,8 мм вручную, без использования инструментов.

3D цапфа Titan с вращающейся головкой позволяет регулировать прижим в диапазоне ±1 мм. Бесступенчатая регулировка по высоте в диапазоне от 10,0 до 15,5 мм обеспечивает высокую точность монтажа.

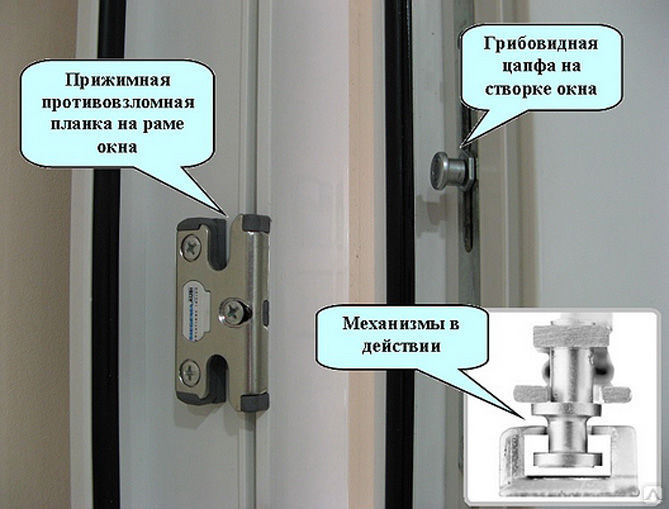

Грибовидная цапфа позволяет регулировать прижим в диапазоне ±0,55 мм.

Цапфа Cleverel способна самонастраиваться при превышении допуска по фальцлюфту. Большинство настроек выполняется ключом Torx, при этом регулировка возможна в диапазоне ±1,2 мм.

Цапфа является частью оконной фурнитуры, которая обеспечивает регулировку и плотное прилегание створок к раме, что важно для комфорта, безопасности и энергоэффективности окна. Подробнее о фурнитуре можно узнать в статье фурнитура для пластиковых окон.

В заключение, цапфа — это неотъемлемый элемент оконной фурнитуры, от которого зависит комфорт, безопасность и энергосбережение в вашем доме. Правильный выбор и установка цапфы обеспечат долговечность и надежность ваших окон.
